| ?????光學模塊 |
| 相機像素 |
3700萬 ?（可升級選配4500萬像素） |
| 分辨率 |
7360*4912 |
| 相機類型 |
進口工業級紅外探測器 |
| 感光芯片 |
CMOS 科研級高感 |
| 感光尺寸 |
35.9*24mm |
| 紅外芯片 |
LailxA21s鍺芯片 ??99.5%紅外折射率 |
| 紅外鏡頭 |
500萬像素；高感高透紅外濾片；EL成像色散率低于1%； |

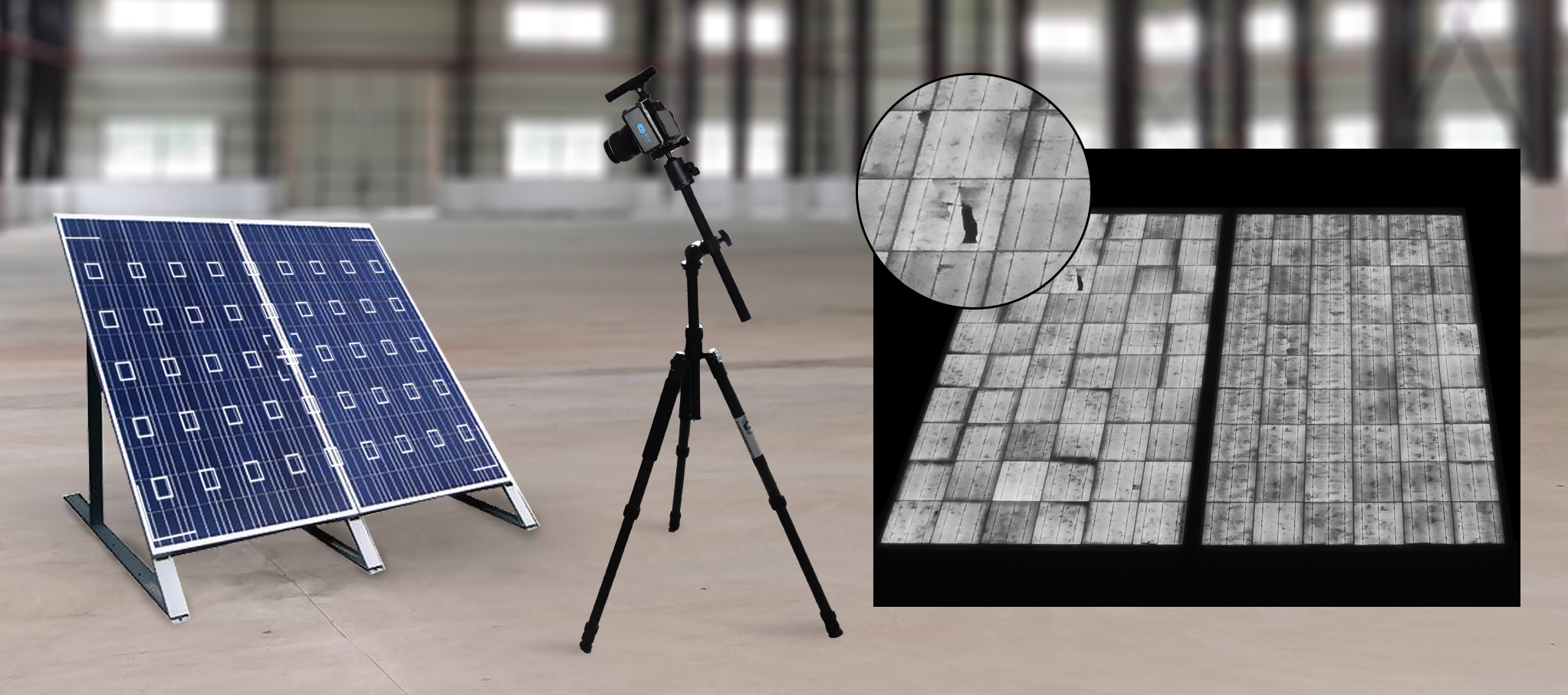

| 成像范圍 |
有效高清隱裂成像 0～6000 x 4000mm （1～12塊組件）
有效混檔衰減成像 0～30000x7000mm （1～26塊組件） |
| 對焦模式 |
內置Lailx10s全時暗光自動對焦傳感器模塊 |
| 對焦點位 |
95點全平面對焦系統；具備更高的傾斜角與側面對焦能力。 |
| 對焦距離 |
≦7m 全自動對焦；達到0秒免對焦能力， 在暗光環境下可呈現精細的EL圖像 |
| 弱光拍攝 |
低于?300W/㎡輻照度 |
| 紅外線處理波段 |
屏蔽600um以下光線對檢測造成影響 |
| 鎖相解析 |
同步EL相機與EL電源檢測頻率，達到最優成像畫質 |

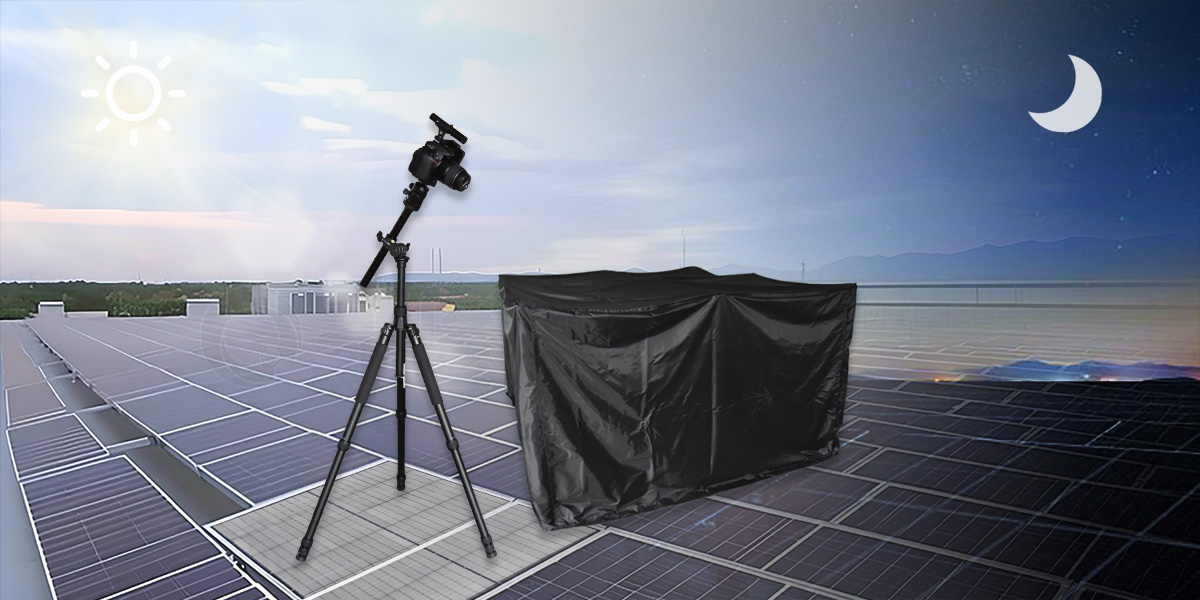

| 光學屏蔽 |
燈光、月光、星光 凌晨傍晚低輻照太陽光對測試無影響；
400輻照以上需防紅外模塊、400輻照以下可直接測試。 |
| 檢測速度 |
0.1～60s可調 |
| 檢測時效 |
3min/1組串（實測） |
| 感光精度 |
0.1A～1A弱電流下可進行高清內部缺陷成像 |

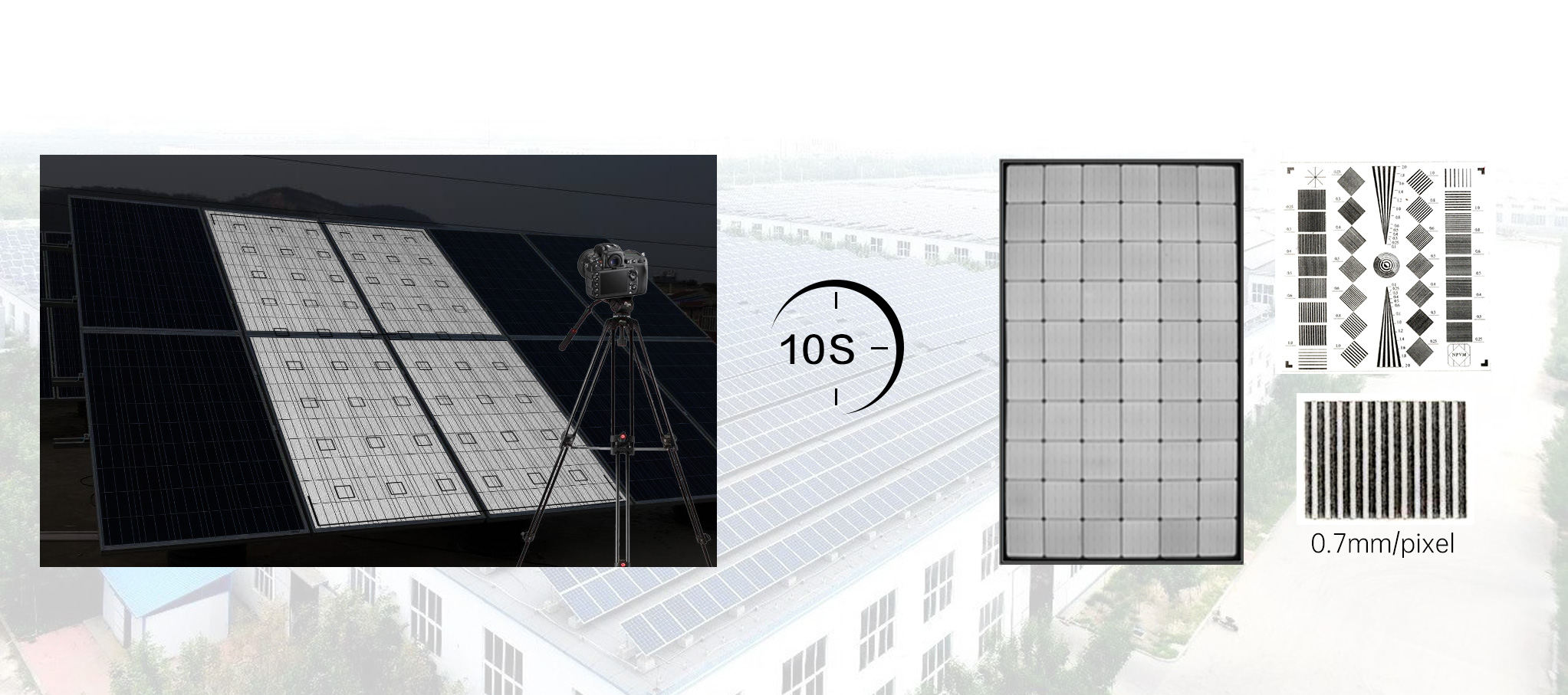

| 檢測精度 |
電池片級 0.1mm/pixel；組件級 0.3mm/pixel |
| 4K EL-視頻掃描 |
A9S紅外感光視頻鏡頭；可實現手持視頻隱裂動態掃描式檢測 |
| 相機電池 |
1900mAh |
| 相機內存卡 |
64G 100MB/S |
| ?????EL-Ai檢測軟件 |
| 平板電腦 |
Ipad 9.7英寸 64G （Apple 中國官方） |
| 5G Wi-Fi信號 |
200米無線控制設備檢測；具備抗電池干擾能力；傳輸速度1～5秒（原圖） |
| 通訊協議 |
無線圖傳 10MB/S ；可調節紅外相機檢測參數；可調節EL檢測電源參數 |
| APP軟件平臺 |
Android、IOS、window |
| Ai缺陷識別 |
EL圖像缺陷自動識別、EL圖像自動分析并自動標記、EL圖像Ai識別后批量生成圖像插入式檢測報告與組件定位報告 |
| WI-FI頻率 |
5GHz ?抗電磁干擾 |
| 傳輸距離 |
50～200米 |
| 傳輸速度 |
＜5s |
| 圖片查看 |
ipad軟件內顯示為無損精細原圖，顯示尺寸＞10MB |
| 畫質調節 |
高精品質 >10MB ；標準品質 5～10MB ；壓縮品質 <5MB ； |
| 相機參數調節 |
相機曝光時間；ISO增益；光圈等參數控制調節 |
| 相機參數場景模式 |
一鍵設置隱裂、破碎片、低效率片等不同檢測場景參數 |
| EL電源參數調節 |
EL移動電源參數調節，通斷電控制，上電時間設置 |
| EL一鍵聯控檢測 |
一鍵檢測，同步操作相機拍照與EL電源上電。 |
| 視頻掃描功能 |
軟件切換視頻掃描與拍照模式，并進行EL視頻掃描檢測 |
| 條碼錄入功能 |
掃碼器錄入、手動錄入、調用ipad攝像頭掃碼錄入；條碼自動匹配為圖片名稱 |
| 水印功能 |
檢測日期與時間均可以選擇性顯示在EL測試圖上 |
| 圖片加密功能 |
所有檢測數據均默認自動保存在軟件內，并同時備份SD卡與ipad相冊 |
| 缺陷分類 |
EL圖片缺陷多點標記，并按照缺陷類型進行分類保存 |
| Ai正攝 |
Ai識別EL圖像，并去除背景自動矯正圖像至方正圖像 |
| Ai測量 |
Ai計算隱裂長度與面積 |
| 項目管理 |
手動/自動生成項目文件夾，并按照電站名稱與日期分類管理EL檢測圖片 |
| 檢測報告預覽 |
Ai自動生成檢測報告在線預覽，并可在線編輯修改報告 |
| 圖像報告Ai生成 |
Ai按項目管理自動生成EL圖像檢測報告 |

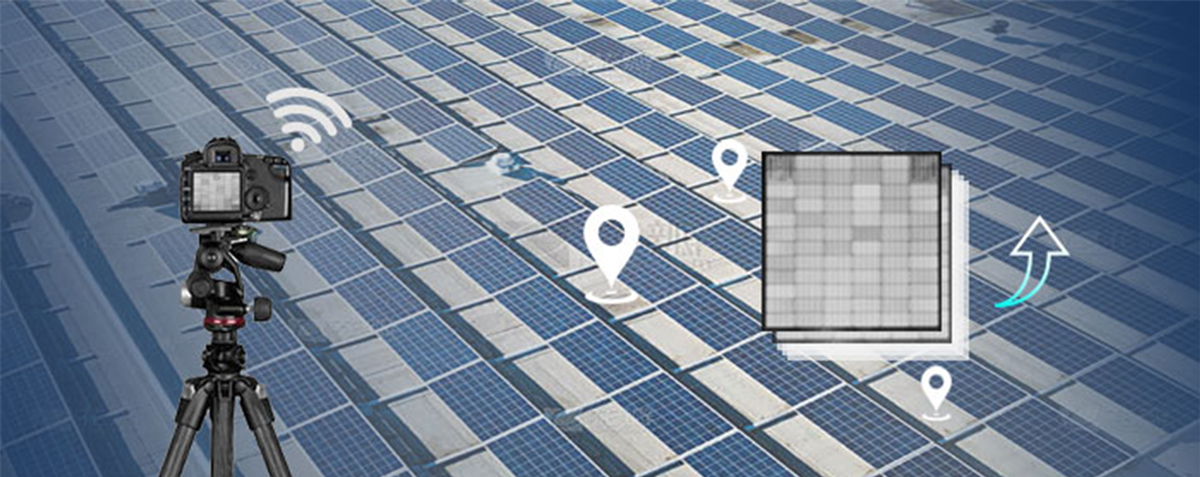

| 定位報告Ai生成 |
Ai按項目管理自動生成EL圖像電站定位報告，便于溯源消缺 |
| 相冊管理 |
軟件可分類分別管理：SD卡圖片、軟件圖片、ipad相冊圖片 |
| SaaS云平臺上傳 |
EL檢測圖像可上傳至LaiLx云平臺進行圖像存儲；并拓展電站管理功能 |
| 其他功能 |
相機電池電量預覽；中英文雙界面切換；設備培訓在線視頻 |
| ???????移動電源 |
| 電芯容量 |
30AH ?高性能離鋰電池 |
| 輸出功率 |
50～900W（持續續航＞5h，間接續航＞1300塊組件） |
| 電流電壓 |
根據組件規格自適應匹配電流電壓上電 |
| 上電方式 |
M4接觸式 |
| Wi-Fi控制 |
可通過EL-APP軟件控制電源輸出與定時通斷電 |
| 斷電方式 |
長時間通電；延時斷電（時間可設置） |
| 電源屏顯 |
電量LED數顯 |
| 逆電流保護 |
阻抗光伏板電流倒灌，并可設置閥值自動斷電。保障人身安全 |
| 短路保護 |
光伏板短路測試，電源自動斷電。防止擊穿組件 |
| 恒溫功能 |
溫度超過45度（安全工作溫度）自動降溫 |
| 電源重量 |
＜5kg |
| 電源體積 |
長220*深400*高180mm |
| ???????Wi-Fi ?程控EL組串電源 |
| 輸出電壓 |
0～1500V |
| 電壓精度 |
±0.1% |
| 輸出電流 |
0～5A |
| 電流精度 |
±1% |
| 最大負載功率 |
7500W |
| 輸出穩定性 |
±0.05% |
| 上升時間 |
100ms（滿量程的5～95%） |
| 輸入電壓 |
220VAC / 380VAC（出廠前選定） |
| 輸入頻率 |
50/60Hz |
| Wi-Fi控制 |
圖像水印，EL圖像可自動水印對應測試的電流電壓參數 |
| Wi-Fi控制 |
可通過EL-APP軟件調節電源的電流電壓 |
| Wi-Fi控制 |
可通過EL-APP軟件遠程控制電源通斷電 |
| Wi-Fi控制 |
可通過EL-APP軟件自動切換高低電流上電進行隱裂與衰減的不同電流測試測要求，電壓電流可提前預置設定 |
| 程控短路保護 |
光伏組串反接短路保護，預防光伏組件擊穿二極管 |
| 程控緩沖保護 |
緩沖式光伏組串通斷電，預防大電流直上擊穿光伏板 |
| 程控逆電流保護 |
程序阻抗光伏組串電流倒灌，保障人身安全 |
| 程控穩態輸出 |
根據組串不同功率組件自適應匹配電流電壓（避免擊穿組件） |
| EL特性 |
可完成1～26塊（15KV內組串）同步供電；
可在匯流箱、逆變器、組串終端接入供電； |
| 安全保障 |
程控控溫可確保內部溫度控制45°C以下；
接地漏電保護
過載熔斷保護 |
| 重量 |
< 15kg |

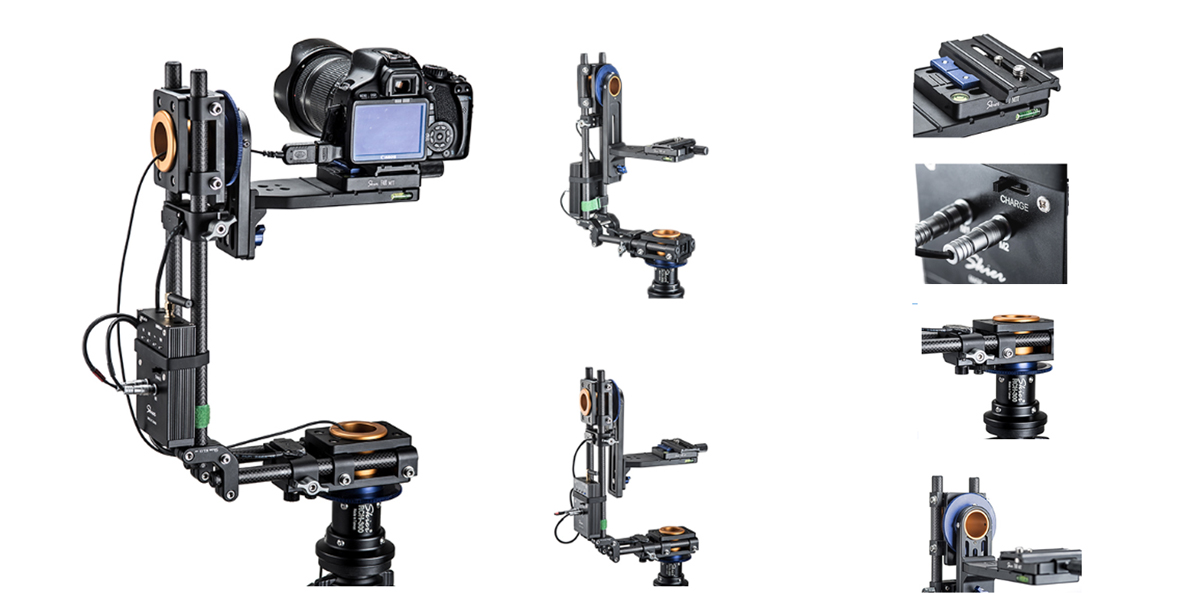

| ????????支架系統 |
| 高度 |
3米 |
| 材質 |
碳纖維 |
| 云臺 |
720°檢測云臺 |
| 搖臂橫桿 |
720°俯拍檢測 |
| 適用地形 |
全地形通用，安裝前與支架上組件通用檢測 |
| 全景定位功能 |
十字激光定位；自動測距；鋰電續航8h |
| 檢測定位 |
可精準定位1～26塊組件的同步檢測 |
| 校準 |
儀器可發出十字校準光線，實現多組件檢測的中心點快速校準定位，并可校準探測角度，覆蓋橫縱0～20m
光線不影響EL成像，可常開 |
| ????????Wi-Fi 組串控制器 |
| 電壓范圍 |
0～1500V |
| 電流范圍 |
0～30A |
| 控制方式 |
200米無線控制 |
| 組串切換 |
20路組串同步切換控制器上的 |
| 數顯指示燈 |
電量顯示，支路上電顯示 |
| 儲能時間 |
>20小時 |
| 上電接口 |
MC4 （組串逆變器）；鱷魚夾（匯流箱）；MC4 （組串端） |
| ????????PC軟件系統（贈送） |
| 運行平臺 |
windows操作系統 |
| 軟件功能 |
可調節EL主機參數；掃碼錄入；缺陷分類保存并形成統計表；自動截圖/優化/水印/等圖片處理；視頻取景模式；每日圖片文件夾自動生成；自動下載等 |
| 條碼錄入 |
掃碼器錄入 / 手動錄入 |
| ????????適用環境 |
| 電站類型 |
沙漠、高原、屋頂、丘陵、山坡、廠房、屋頂、雪地、大棚、農光互補、漁光互補、風光互補、等各種環境 |
| ????????保障信息 |
| 保修政策 |
全國聯保；質保范圍內24H問題響應，48H提供解決方案 |
| 質保時間 |
一年質保 |
